世界最高水準のモノづくり

THE WORLD'S HIGHEST QUALITY

世界最高品質

evoltz x BILSTEIN

自動車用ショックアブソーバーの技術をベースに、木造住宅用制振装置を開発。制振装置evoltz(エヴォルツ)は世界有数の自動車メーカーがトップモデルとして選択するBILSTEIN(ビルシュタイン)社が製造し、世界レベルの高性能、高品質を実現しました。

2×4(ツーバイフォー)

油圧式制振装置で※2024.5月現在
業界初の筋交大型タイプ

省令準耐火(フラット35)対応

高耐震(2x4工法) x 制振(evoltz tw)


使用イメージ
5kNの減衰力

エネルギー吸収量の増大、新たなる領域に

evoltzシリーズは、住宅の倒壊だけでなく、損傷も防ぐという事を重視して開発に取り組んできました。twはevoltzシリーズ”の特徴を受け継ぎ 、更にエネル ギー 吸 収 量 がアップ 。これこそ が 住 宅に「未来の安心」をもたらす卓越した技術です

製品名:evoltz tw
全 長:2,000mm
外 径:50φ
重 量:6.0kg
省令準耐火対応(住宅支援機構)

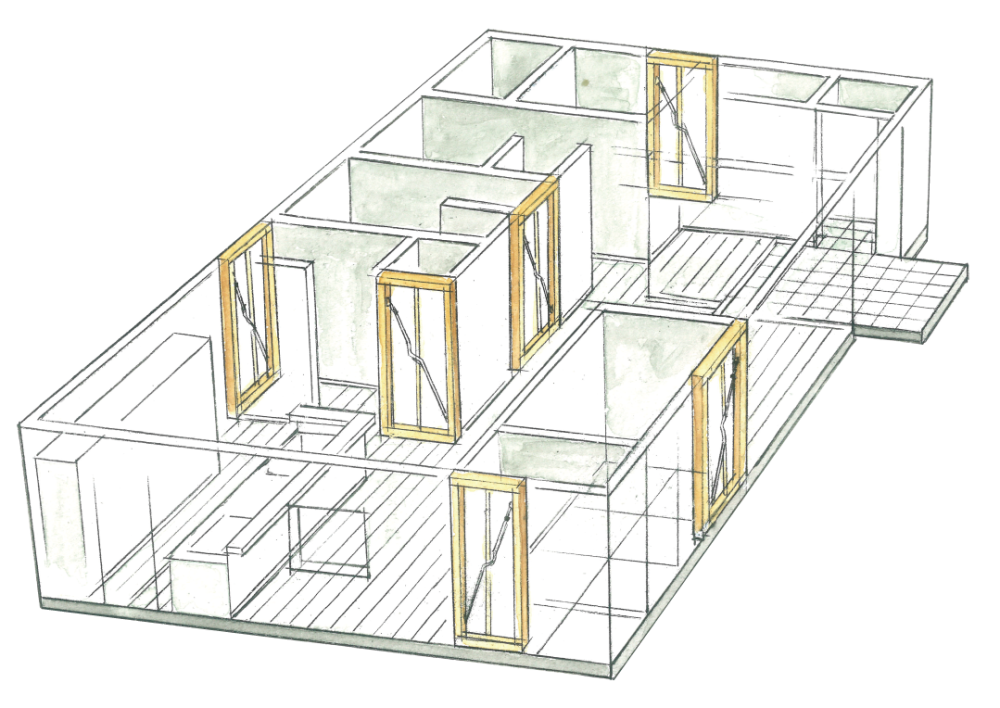

俯瞰図
商品イメージ

油圧ダンパー比較
豊田工業高等専門学校にて実施した試験結果に基づく

evoltzB5・tw

方杖型油圧ダンパーA社

※グラフに囲まれた部分の面積がエネルギー吸収量を表します。

油圧ダンパー比較グラフ

ツーバイフォー躯体の中央スタッドが
シングルとダブルに対応可能。

evoltz tw
適用条件
工  法:枠組壁工法
規  模:3階建て以下
取付け部材:たて枠(耐力壁)
たて枠芯間隔:910mm
横架材内法寸法:2250~2900mm

パイプガード(Cタイプ)

FAQよくある質問

ツーバイフォー工法は地震に強いですが、evoltzを入れても効果はありますか?

はい、効果を発揮します。
ツーバイフォー工法でも地震による変形は起こります。
Evoltz tw は微細な変形から揺れを吸収することで、ツーバイフォー工法の住宅をより長持ちさせることが可能です。

ツーバイシックス工法にも対応可能ですか?

はい、対応可能です。

evoltz twはツーバイフォー工法でのみ使用可能ですか?

いいえ、在来軸組工法でも使用可能です。

メンテナンスは必要ですか?

メンテナンスフリーで設計耐用年数は60年です。
設置後は断熱材や壁の中に入れられて最終的には見えなくなってしまいます。それを考慮し、メンテナンスを行わなくとも制振の効果を損なわない設計になっています。

中に入っているオイル自体は劣化しないのですか?

オイルの劣化の最大の原因は酸化です。
evoltzは組立時にガス封入、オイル注入を行っています。封入ガスにより加圧された状態で製品化され、組立後には内蔵されたオイルが空気と触れることはありません。この構造によりオイルの酸化を防いでいます。
